PCS模块过热？看看专业储能系统都在用怎样的散热风扇？

在储能系统（ESS）中，PCS（Power Conversion System，功率变换系统）是最核心的模块之一，它负责电能在交流与直流之间的高效转换。然而，PCS在高功率、高频率运行过程中会产生大量热量，过热问题 不仅会导致系统性能下降，更可能触发保护机制甚至损坏设备。

因此，如何选择合适的散热风扇，成为影响储能系统稳定性的关键因素。

一、PCS模块为什么容易过热？

PCS的内部结构复杂，通常包含 IGBT、MOSFET、电感、电容、控制板等功率元件。这些元件在电能转换过程中会持续发热。以下表格展示了PCS发热的主要来源与典型温升范围：

发热来源	发热原因	温升范围（℃）	潜在风险
IGBT功率器件	导通损耗、开关损耗	+20～+45	器件老化、热击穿
电感/电容	涡流与介质损耗	+10～+25	容量衰减、失效
控制电路	连续信号处理	+5～+15	漂移、误动作
环境温度	高温或密闭环境	+10～+30	整体热积聚、保护触发

结论：
PCS模块发热集中、散热空间有限，若风冷系统设计不足，温度上升将直接影响功率转换效率与系统寿命。

---

二、为什么储能系统选择风扇散热？

在众多散热方式中（风冷、液冷、自然对流），风冷散热 仍然是储能系统最普遍、最经济的解决方案。原因如下：

散热方式	成本	维护性	散热效率	应用场景
风冷（风扇）	★	★★★	★★	PCS、BMS、控制舱
液冷	★★★	★	★★★★	超大功率储能系统
自然对流	★	★★★★	★	小型储能柜

✅ 风冷优势：

• 成本低、结构简单；

• 维护方便；

• 通过PWM调速、温控反馈实现智能化散热；

• 可模块化部署，灵活适配各种机柜结构。

---

三、专业储能系统在用怎样的散热风扇？

在PCS系统中，风扇不仅要“能吹”，更要“吹得稳、吹得久”。
高品质储能风扇通常具备以下五大特性：

性能指标	技术要求	说明
高风量 & 高静压	≥200Pa，≥120CFM	保证空气能穿过高密度散热片
耐高温轴承结构	滚珠或FDB流体轴承	长寿命、抗高温
长寿命设计	≥70,000小时	支持24/7连续运行
防护性能	IP54~IP68	防尘防潮，适应户外环境
智能调速与监控	PWM调速、TACH反馈	提高能效，防止失速

这些特性在AVC工业级散热风扇 中得到全面体现。

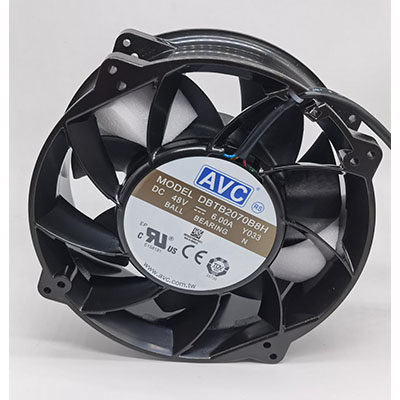

以AVC DYPA1238B4SP001 为代表的高性能系列，就被广泛应用于储能系统PCS与电池舱冷却中：

型号	尺寸	电压	风量	静压	特点
DYPA1238B4SP001	120×120×38mm	DC48V	210 CFM	230 Pa	高静压设计，适合PCS高密度散热
DYAC17251B2U	172×150×51mm	DC48V	350 CFM	310 Pa	超强风量，支持PWM调速
DYNC8025B1M	80×80×25mm	DC24V	65 CFM	120 Pa	紧凑机柜专用，低噪音运行

专业级风扇=高风压 + 高寿命 + 智能控制。
这正是储能系统长期稳定运行的冷却保障。

---

四、PCS散热系统的设计要点

高可靠的散热，不仅取决于风扇品质，更离不开科学的风道设计与温控策略。

设计要点	建议	目的
风道布置	前进后出 / 下进上出	形成高效气流通道
温控策略	温度分级调速（PWM）	降低能耗，延长寿命
冗余配置	双风扇并联或冗余风扇设计	防止单点故障
实时监控	RD信号反馈	提前预警风扇异常

通过风扇与温控系统协同工作，PCS可在不同负载状态下保持稳定的热平衡，实现“冷得快、耗得少、寿命长”的目标。

五、AVC风扇在储能行业的成功应用

AVC（Asia Vital Components）作为全球领先的散热解决方案供应商，其工业级风扇已被广泛应用于：

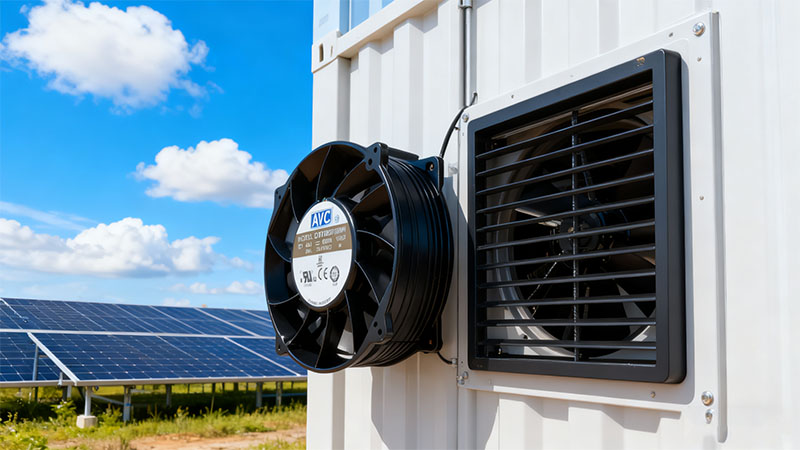

• 储能系统PCS模块冷却

• 电池舱通风系统

• 通信电源与逆变设备

• 新能源充电桩散热

凭借高风压、高可靠性、防护等级高 等特点，AVC风扇可在高温、高湿、粉尘等严苛环境下稳定运行，是专业储能系统工程商的优选品牌。

应用领域	使用型号	运行特点
100kW PCS	DYPA1238系列	高速散热，持续稳定
户外储能机柜	17251系列	防尘防水，耐温抗震
控制系统	8025系列	低噪音、智能调速

散热做好，PCS才稳如磐石

储能系统追求的是“高效率 + 高可靠性”，而这背后，离不开每一个细节的温控保障。
当PCS模块过热时，性能下降只是开始，真正的风险是系统的安全与寿命。

一台高可靠散热风扇，决定的不只是温度，更是储能系统的生命长度。

选择AVC工业级风扇，让您的储能系统保持最佳温度与最高效率，
——冷静运行，持久稳定。
